Welche Bedeutung haben Gerätegruppen und Gerätekategorien?

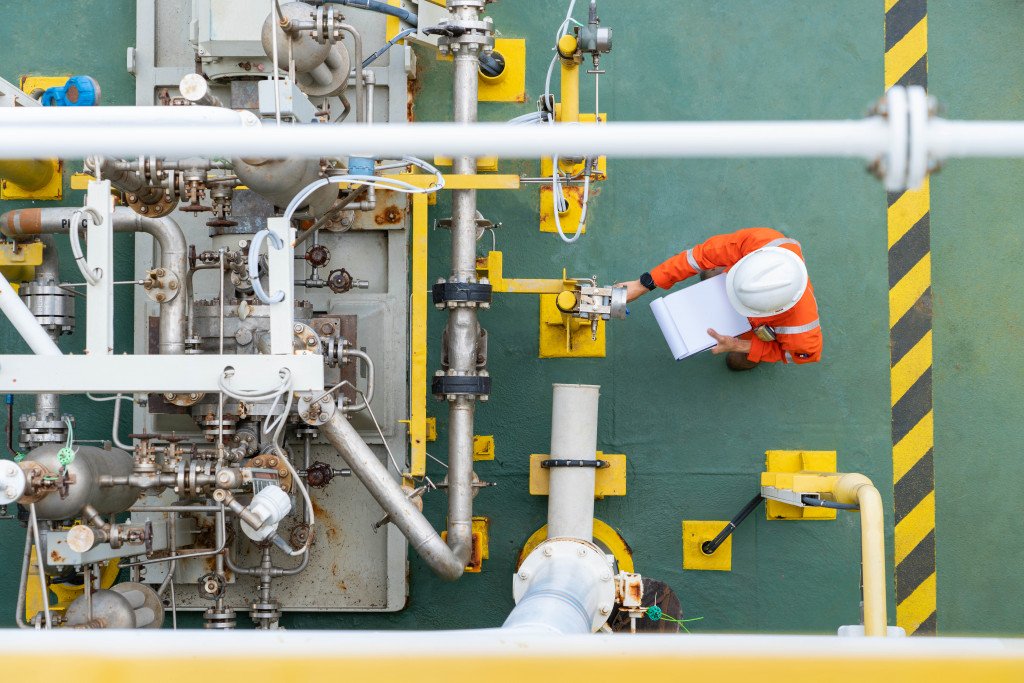

© Shutterstock: Oil and Gas Photographer

Welche Bedeutung haben Gerätegruppen und Gerätekategorien?

Geräte, die eine potenzielle Zündquelle aufweisen und dadurch eine Explosion verursachen können, müssen durch den Hersteller eine Risikobeurteilung durchlaufen. Hier werden die Schutzmaßnahmen zum Explosionsschutz in Beziehung zur Wahrscheinlichkeit des Auftretens explosionsfähiger Atmosphäre gesetzt.

Außerdem müssen die explosionstechnischen Kenngrößen berücksichtigt werden. Wenn die Maschine in Bereichen mit hoher Gefährdung eingesetzt werden soll, müssen die Schutzmaßnahmen zum Explosionsschutz aufwändiger sein als in Bereichen, in denen explosionsfähige Atmosphäre nur selten und kurzzeitig auftritt.

Die Richtlinie 2014/34/EU (ATEX) teilt die Geräte in zwei Gerätegruppen und fünf weitere Gerätekategorien ein:

Gruppe I: Anlagen im Bergbau bei Gefährdung durch Grubengas / Staub

Grundlegende Anforderungen der Gerätekategorien M1 und M2 für die Gerätegruppe I

Kategorie M1 Kategorie M2
sehr hohes Maß an Sicherheit hohes Maß an Sicherheit
sicher auch beim Auftreten von zwei unabhängigen Fehlern Abschalten beim Auftreten von Ex-Atmosphäre

Gruppe II: Anlagen in allen anderen Ex-Bereichen außerhalb des Bergbaus

Grundlegende Anforderungen der Gerätekategorien 1, 2 und 3 für die Gerätegruppe II

Kategorie 1 Kategorie 2 Kategorie 3
sehr hohes Maß an Sicherheit
hohes Maß an Sicherheit Normalmaß an Sicherheit
sicher bei seltenen Störungen und beim Auftreten von zwei unabhängigen Fehlern sicher auch beim Auftreten einer zu erwartenden Störung und von einem Fehler sicher im normalen Betrieb

In der Kennzeichnung von Geräten werden die Gerätegruppe und die Gerätekategorie hinter dem CE-Zeichen und dem Ex-Zeichen angegeben. Ein bei Geräten der Gruppe II an die Ziffer der Gerätekategorie angefügter Buchstabe „G“ bzw. „D“ gibt an, ob das Gerät für den Einsatz in explosionsfähiger Atmosphäre durch Gase, Dämpfe oder Nebel bzw. durch brennbare Stäube geeignet ist.

Bei PTB finden Sie eine Übersicht zu allen Gerätekategorien.
